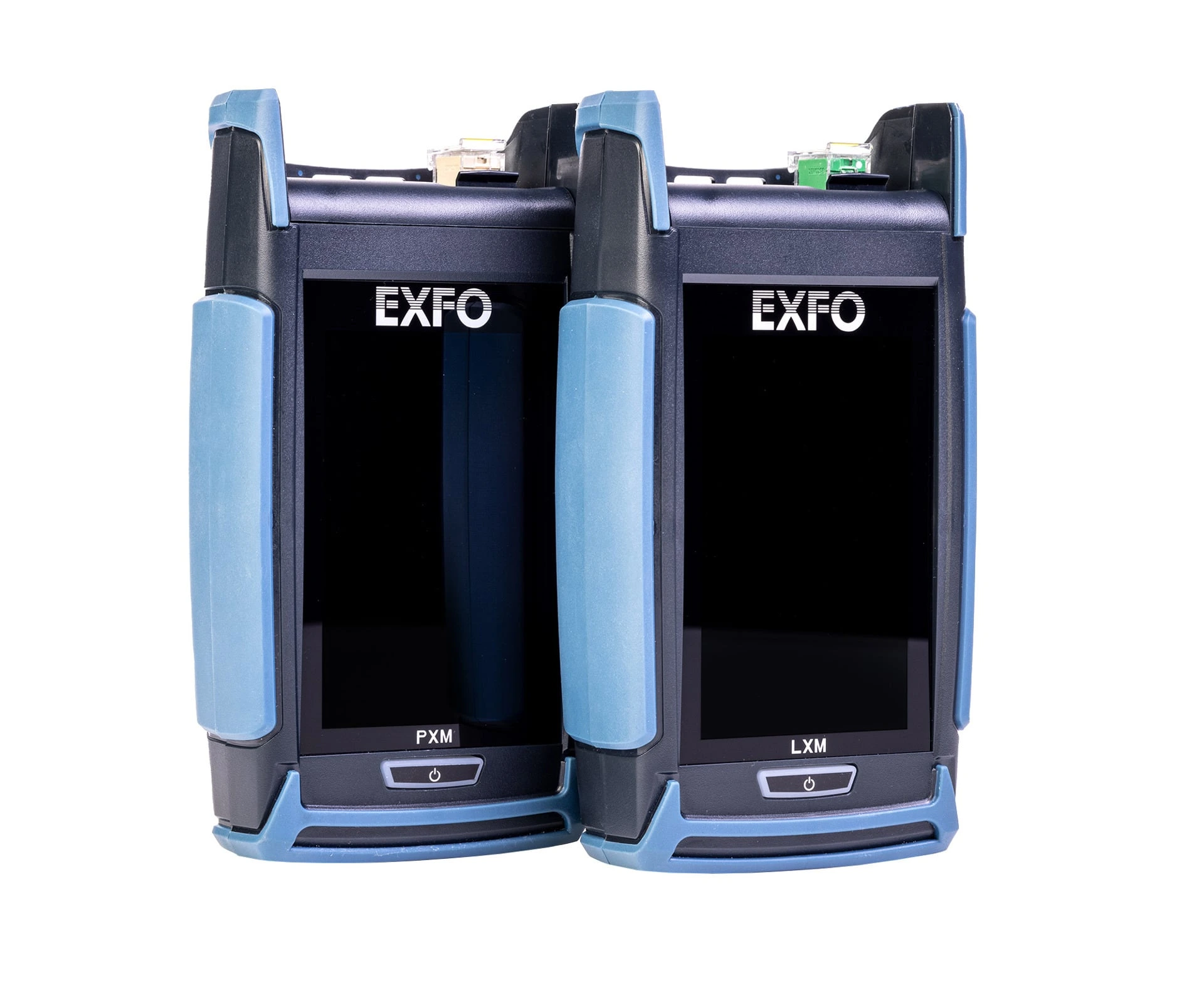

ชุดทดสอบการสูญเสียทางแสง (Optical Loss Test Set: OLTS) สำหรับใยแก้วนำแสงแบบดูเพล็กซ์และแบบ Multi-fiber รุ่น PXM/LXM ให้บริการรับรองมาตรฐานใยแก้วนำแสงระดับ Tier-1 ได้สูงสุด 24 เส้นใย สามารถวัดค่า Insertion Loss ความยาว และขั้วการเชื่อมต่อ ที่ความยาวคลื่น 2 ระดับ
ภายในเวลา 1 วินาที พร้อมอะแดปเตอร์ Click-Out ที่ได้รับสิทธิบัตร ซึ่งรองรับความเข้ากันได้กับหัวเชื่อมต่อประเภทต่าง ๆ
คุณสมบัติเด่น
ทดสอบใยแก้วนำแสงแบบดูเพล็กซ์และแบบหลายเส้นใย ได้สูงสุด 24 เส้นใยโดยตรงจากตัวเครื่อง ที่ความยาวคลื่น 2 ระดับ ภายในเวลาเพียง 1 วินาที
อะแดปเตอร์ Click-Out ที่ได้รับสิทธิบัตร รองรับการใช้งานร่วมกับหัวเชื่อมต่อแบบดูเพล็กซ์ ได้แก่ MDC, SN และ LC รวมถึงหัวเชื่อมต่อแบบหลายเส้นใย ได้แก่ MMC, MPO และ SYSTIMAX MTP
สอดคล้องกับวิธีการอ้างอิงแบบสายเดียว
(One-cord Reference Method)
เครื่องวัดกำลังแสง PXM (Power Meter) พร้อมหัวเชื่อมต่อแบบไม่สัมผัส (Contactless Connector)
แสดงผลการวัดแบบเรียลไทม์ ทั้งประเภทขั้วการเชื่อมต่อ ค่าการสูญเสียจากการแทรก และความยาวของใยแก้วนำแสง โดยรวมข้อมูลทั้งหมดไว้ในหน้าเดียว

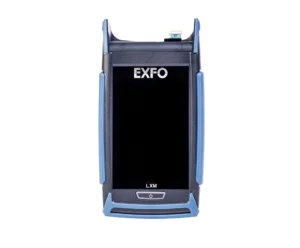

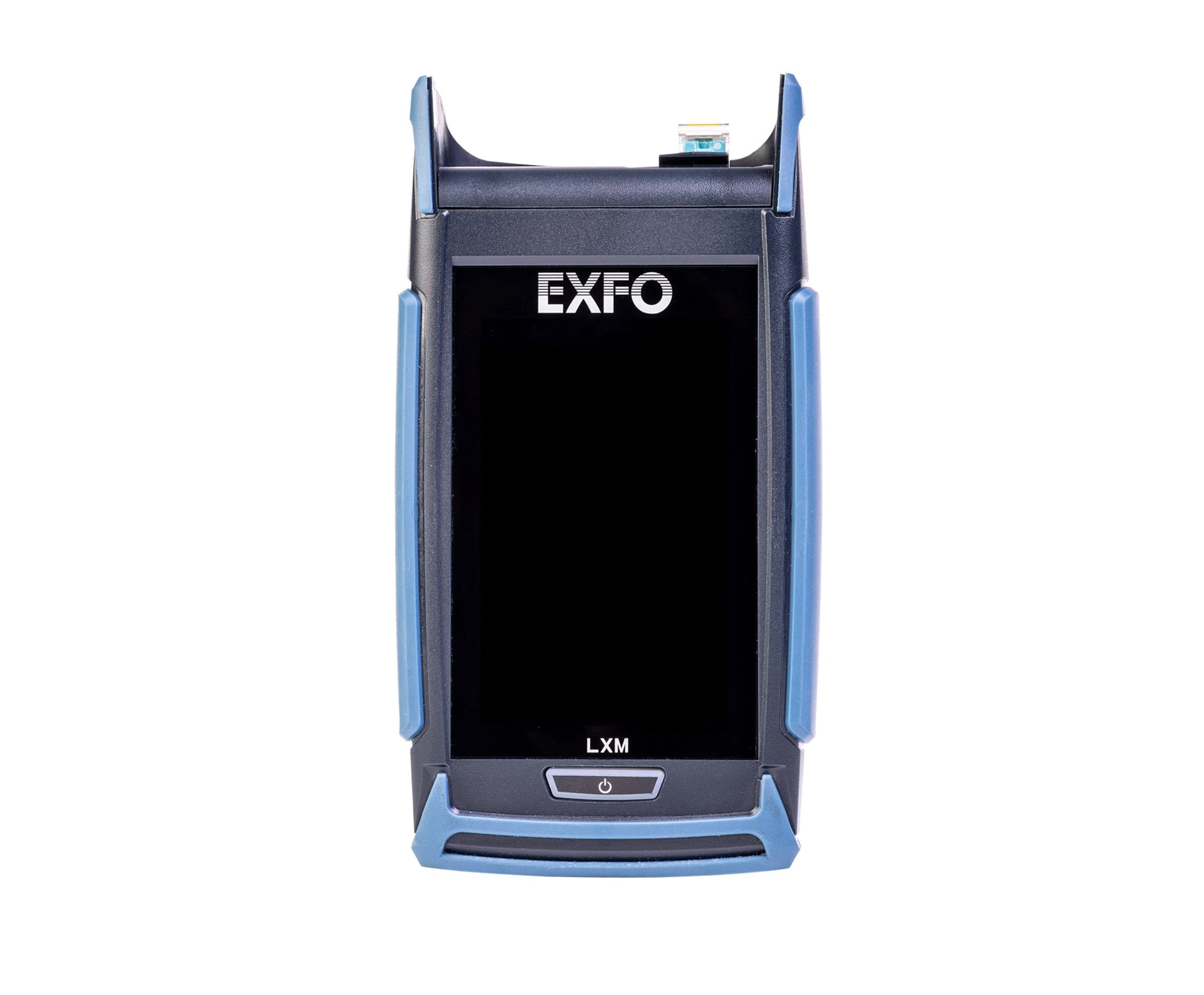

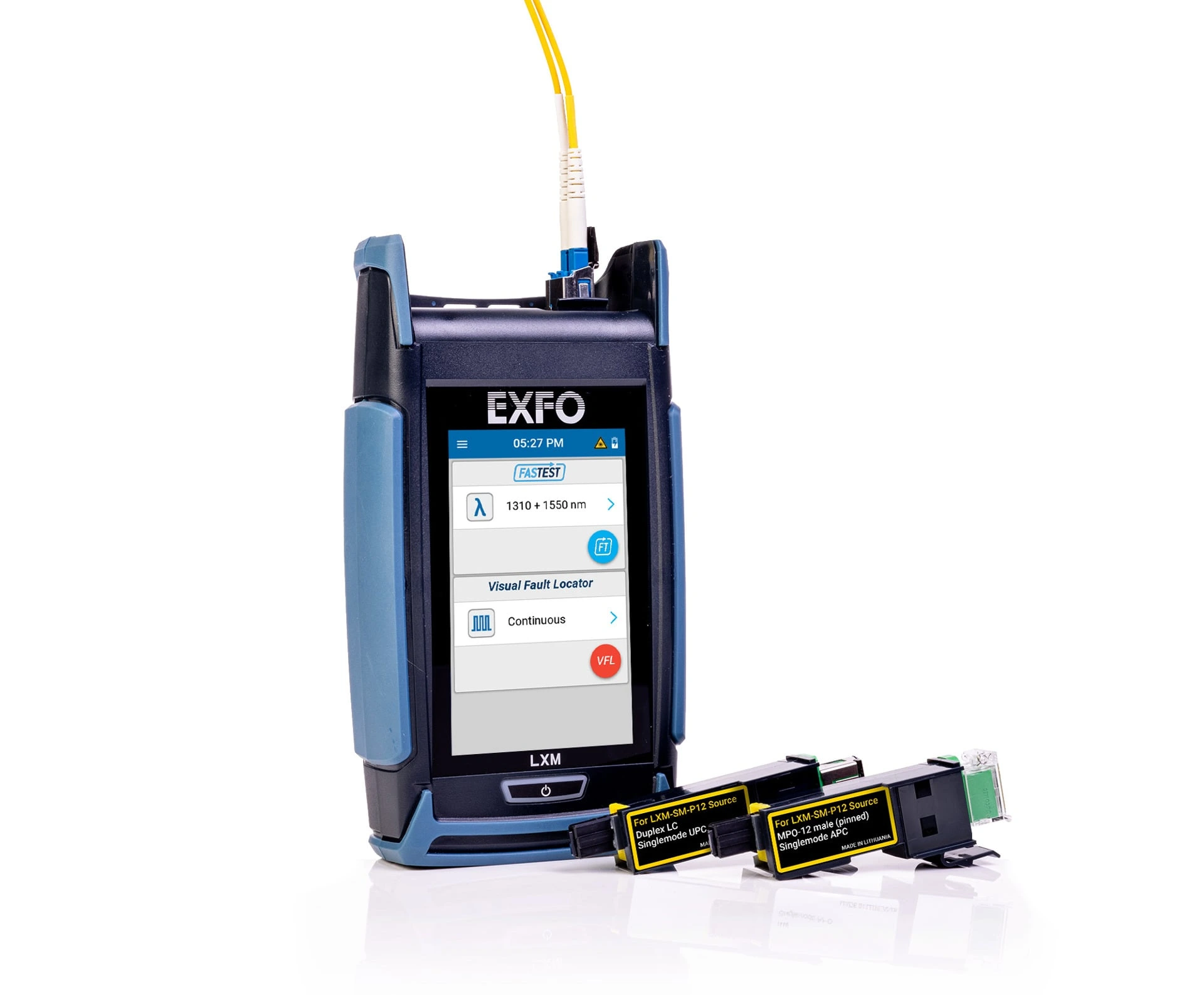

เครื่องระบุตำแหน่งข้อบกพร่องด้วยแสงที่มองเห็นได้ VFL แบบติดตั้งในตัวเครื่อง LXM สำหรับใช้ติดตามแนวเส้นใยแก้วนำแสง
ข้อมูลจำเพาะที่สำคัญ (Key Specifications)
|
ข้อมูลจำเพาะทางเทคนิค (Technical Specifications) |
รายละเอียด |
|---|---|
|
ระบบอัตโนมัติ (Automation) |
รองรับ (Yes) |
|
ความยาวคลื่นที่ผ่านการสอบเทียบ (Calibrated Wavelengths) |
850 / 1300 / 1310 / 1550 นาโนเมตร |
|
ความเข้ากันได้กับ EXFO Exchange (EXFO Exchange Compatibility) |
รองรับ (Yes) |
|
ประเภทหัวเชื่อมต่อใยแก้วนำแสง (Fiber Connector Type) |
MMC / MPO / LC / MDC / SN |
|
ประเภทใยแก้วนำแสง (Fiber Type) |
ซิงเกิลโหมด (Singlemode) / มัลติโหมด (Multimode) |
|
ประเภทการวัด (Measurement Type) |
ค่าการสูญเสียจากการแทรก (Insertion Loss) / ความยาว (Length) / ขั้วการเชื่อมต่อ (Polarity) |
|
การวัดหลายความยาวคลื่น (Multiple Wavelength Measuring) |
รองรับ (Yes) |
|
การตรวจจับสัญญาณโทน (Tone Detection) |
รองรับ (Yes) |
|
เครื่องระบุตำแหน่งข้อบกพร่องด้วยแสงที่มองเห็นได้ (Visual Fault Locator: VFL) |
มี (Yes) |
Highlights
ทดสอบได้รวดเร็วยิ่งขึ้น ทดสอบได้มากยิ่งขึ้น
ทดสอบใยแก้วนำแสงแบบดูเพล็กซ์ (Duplex) และแบบหลายเส้นใย (Multi-fiber) ได้โดยตรงจากตัวเครื่อง สูงสุด 24 เส้นใย ที่ความยาวคลื่น 2 ระดับ ภายในเวลาเพียง 1 วินาที โดยใช้สายทดสอบเพียงเส้นเดียวและเวิร์กโฟลว์การทำงานอัตโนมัติ
คุณสมบัติในตัวเครื่องที่ช่วยให้การทดสอบใช้งานง่ายและมีประสิทธิภาพมากยิ่งขึ้น
– หัวเชื่อมต่อแบบไฮบริดชนิดไม่สัมผัสขนาดใหญ่ เครื่อง PXM รองรับหัวเชื่อมต่อทั้งแบบ APC และ UPC เพื่อรองรับการทดสอบลิงก์ใยแก้วนำแสงทั้งแบบมัลติโหมดและซิงเกิลโหมด ตัวตรวจจับที่มีพื้นที่รับแสงขนาดใหญ่ช่วยให้ PXM สามารถวัดค่าได้อย่างแม่นยำ โดยมีความไม่แน่นอนในการวัดต่ำ
– สร้างรายงานด้วย FastReporter ค่าการวัดจากเครื่องวัดกำลังแสง PXM ทั้งค่ากำลังแสงและค่าการสูญเสียทางแสง สามารถนำไปประมวลผลได้โดยตรงผ่านซอฟต์แวร์ FastReporter
– หน้าจอสัมผัสที่มีคุณภาพระดับสมาร์ตโฟน: เครื่อง PXM และ LXM มาพร้อมหน้าจอสัมผัสสีแบบคาปาซิทีฟ คุณภาพสูงที่ติดตั้งมาในตัวเครื่อง ออกแบบให้มองเห็นหน้าจอได้อย่างชัดเจนทั้งในบริเวณที่มีแสงแดดจัดและในพื้นที่มืด รวมถึงสามารถมองเห็นได้จากทุกมุมมอง

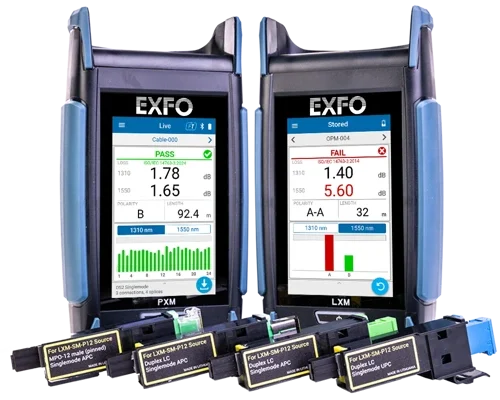

สลับระหว่างการทดสอบแบบดูเพล็กซ์และแบบหลายเส้นใย พร้อมรองรับการปฏิบัติตามมาตรฐาน

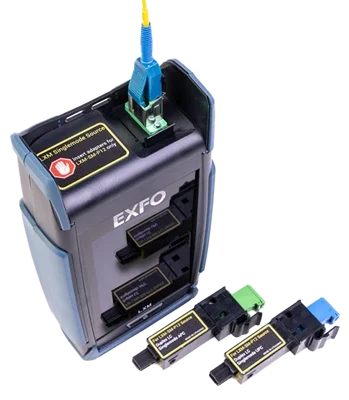

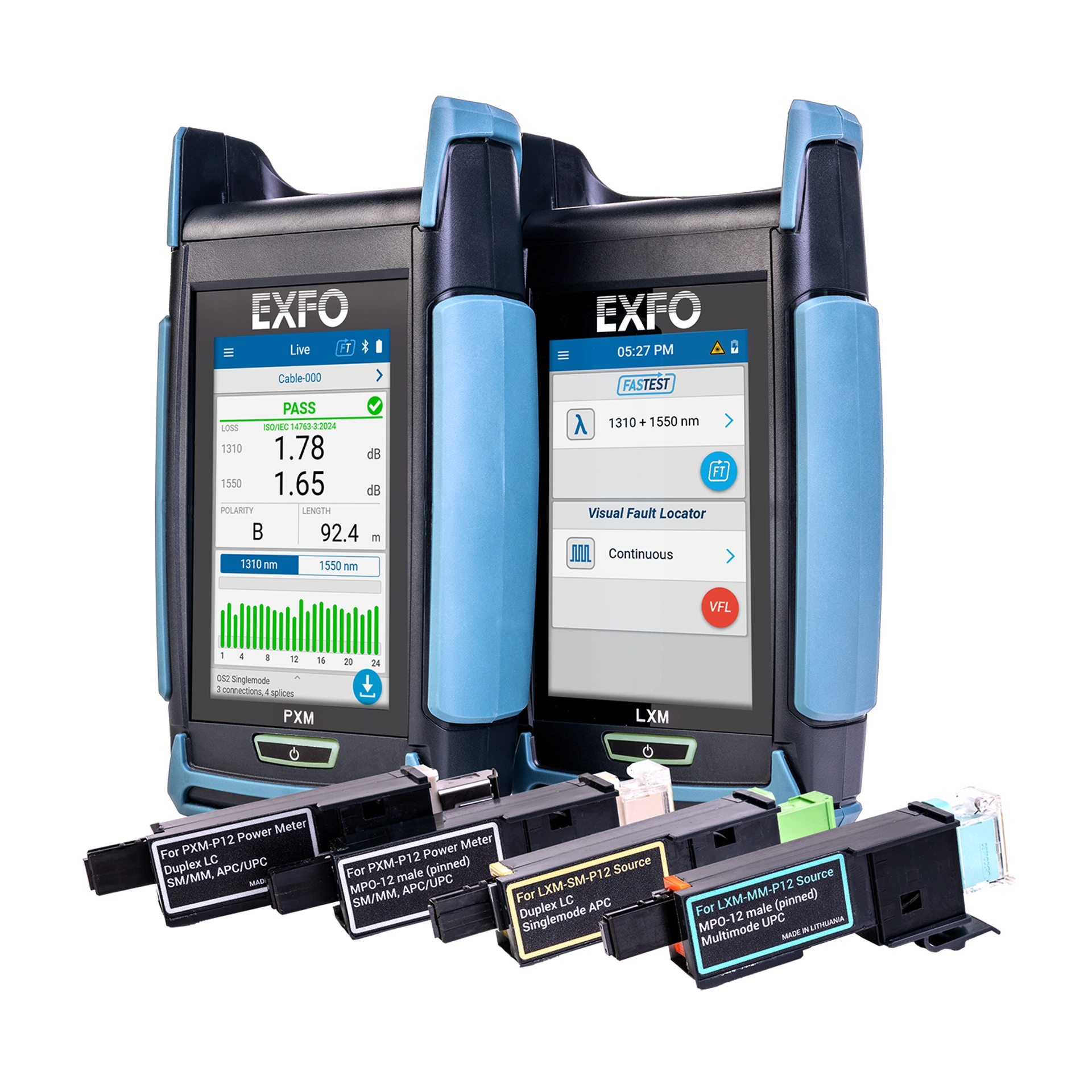

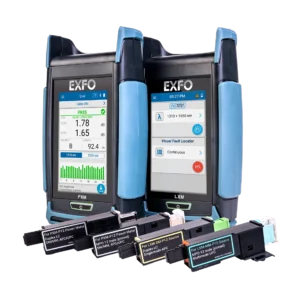

อะแดปเตอร์ Click-Out ที่ได้รับสิทธิบัตรของ EXFO ช่วยให้สามารถสลับระหว่างการทดสอบแบบดูเพล็กซ์ (Duplex) และแบบหลายเส้นใย (Multi-fiber) ได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือช่วยในการเปลี่ยน อะแดปเตอร์รองรับหัวเชื่อมต่อหลากหลายประเภท ได้แก่ MDC, SN และ LC สำหรับการเชื่อมต่อแบบดูเพล็กซ์ รวมถึง MMC, MPO และ SYSTIMAX MTP
ด้วยความสามารถในการทำให้ขั้นตอนการอ้างอิงค่าโดยใช้สายทดสอบเพียงเส้นเดียว ง่ายขึ้น เพื่อให้การรับรองมาตรฐานเป็นไปตามข้อกำหนด ระบบจึงมอบการทดสอบที่รวดเร็ว ยืดหยุ่นต่อการใช้งานที่หลากหลาย และเชื่อถือได้ สำหรับเครือข่ายใยแก้วนำแสงความหนาแน่นสูง

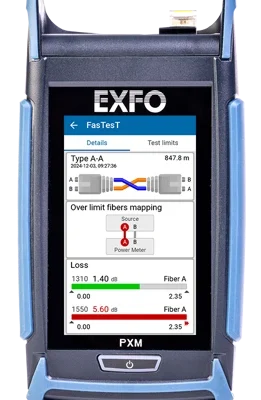

ตรวจสอบขั้วการเชื่อมต่อให้ถูกต้องตั้งแต่ครั้งแรก
ตรวจจับปัญหาขั้วการเชื่อมต่อ (Polarity) ของใยแก้วนำแสงทั้งแบบดูเพล็กซ์ (Duplex) และแบบหลายเส้นใย (Multi-fiber) ที่ซ่อนอยู่ภายในสายเคเบิลหลัก ก่อนเปิดใช้งานเครือข่ายจริง

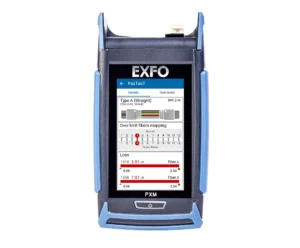

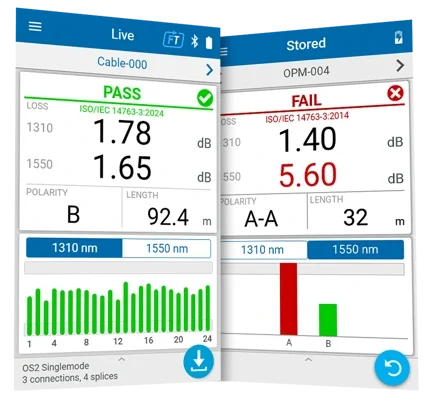

ผลการทดสอบผ่าน/ไม่ผ่านสำหรับใยแก้วนำแสงแบบดูเพล็กซ์และแบบหลายเส้นใย แสดงครบในหน้าเดียว
ดูผลการทดสอบที่สำคัญที่สุดทั้งหมดได้พร้อมกันบนหน้าจอเดียว ช่วยให้งานเสร็จรวดเร็วยิ่งขึ้น และสามารถเปลี่ยนไปดำเนินงานถัดไปได้อย่างมั่นใจ
-

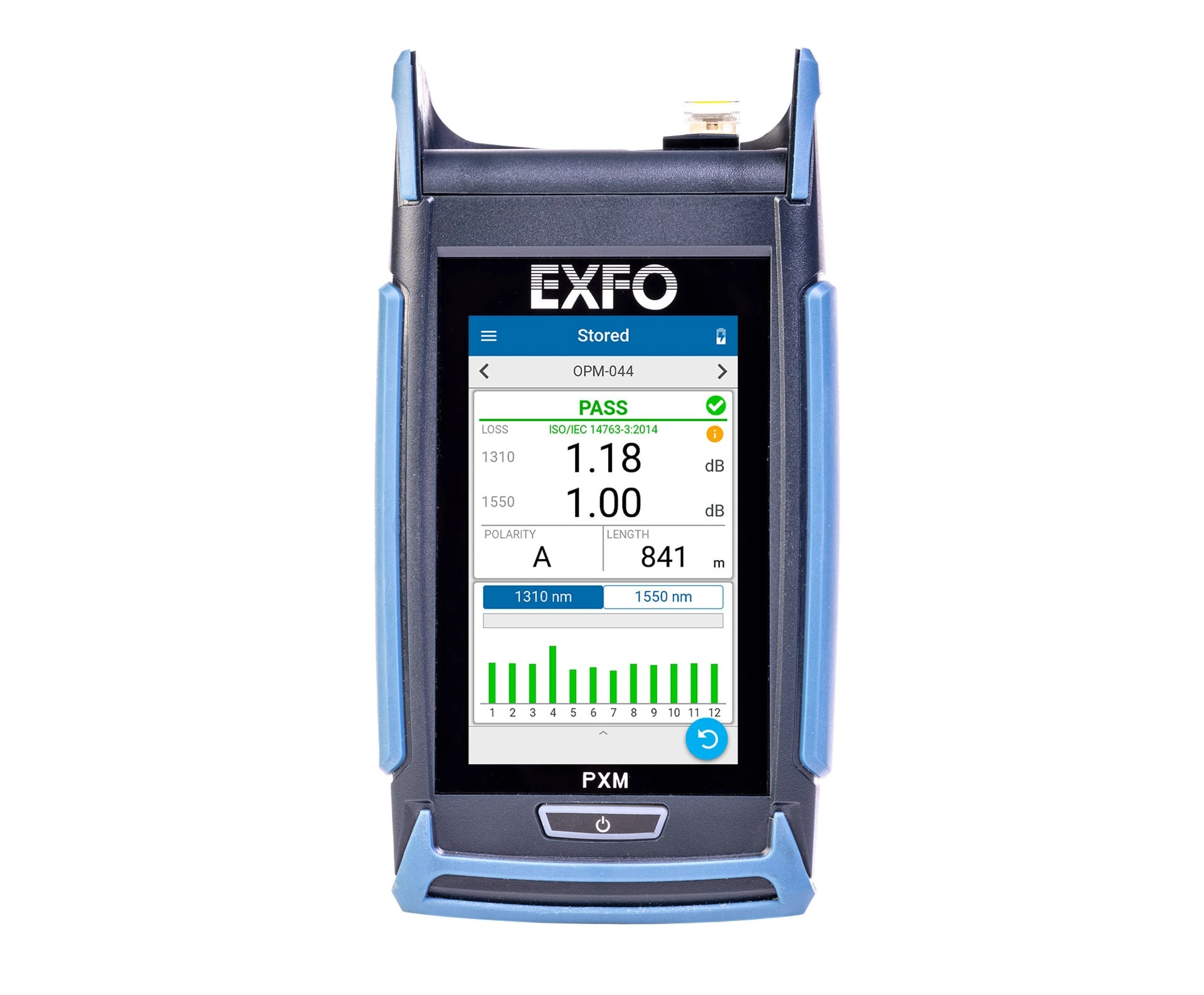

สถานะผลการทดสอบโดยรวมว่าผ่าน/ไม่ผ่าน และผลการทดสอบผ่าน/ไม่ผ่านของใยแก้วนำแสงแต่ละเส้น พร้อมการวัดความยาว
-
ค่าการสูญเสียจากการแทรก ในแต่ละความยาวคลื่น
-
แสดงค่าการวัดของใยแก้วนำแสงทุกเส้นพร้อมกันแบบเรียลไทม์ ช่วยให้การทดสอบและการแก้ไขปัญหาทำได้รวดเร็วยิ่งขึ้น
-

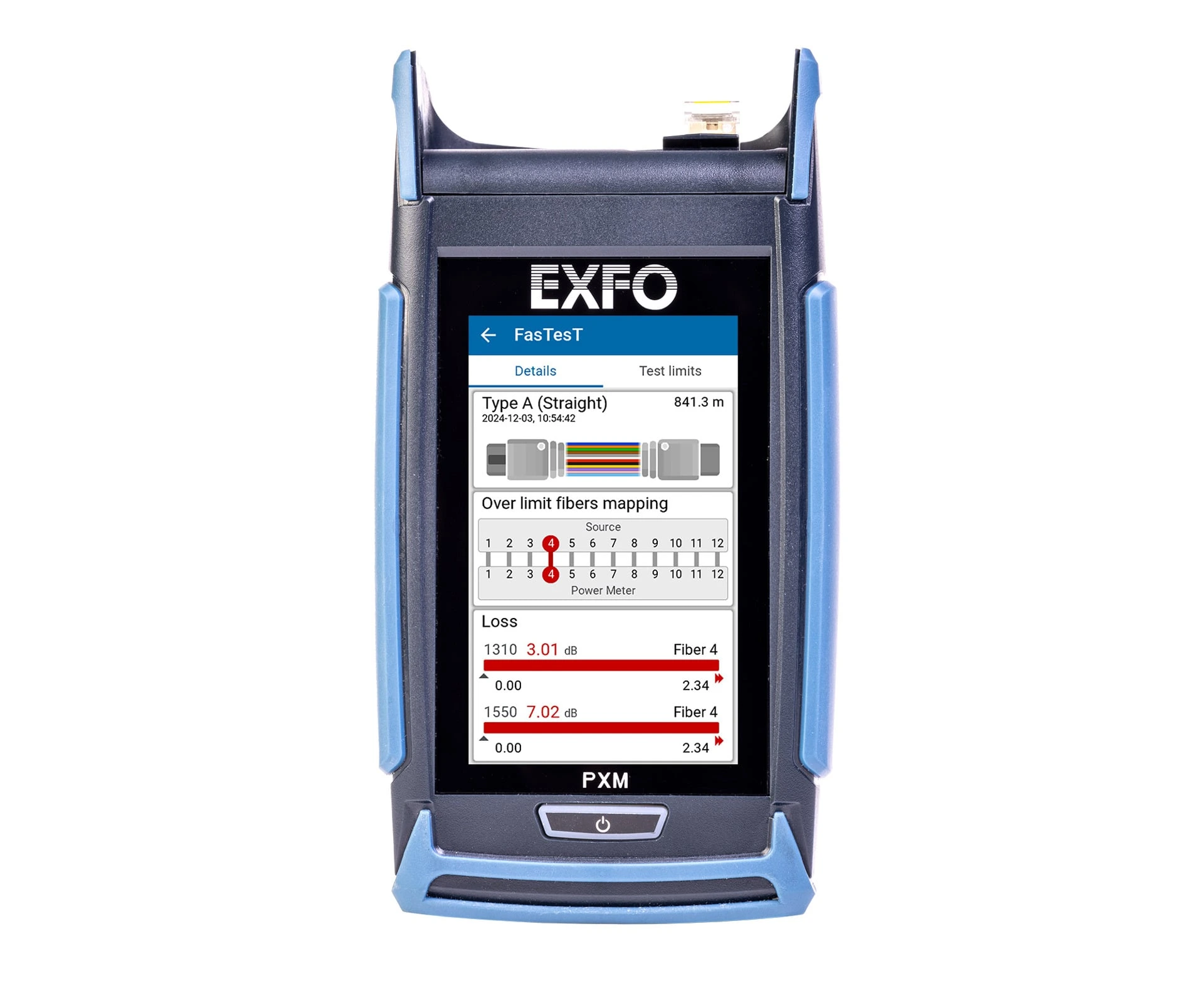

ประเภทขั้วการเชื่อมต่อ พร้อมภาพแสดงประกอบในรูปแบบกราฟิก
